آموزش VLAN روی سوئیچ سیسکو

VLAN یکی از مهم‌ترین مفاهیم در طراحی شبکه‌های سازمانی است که با ایجاد جداسازی منطقی در لایه ۲، به بهبود امنیت شبکه کمک می‌کند. در این نوشتار، سایت "وینو سرور" به آموزش پیاده سازی VLAN روی سوئیچ سیسکو می‌پردازد.

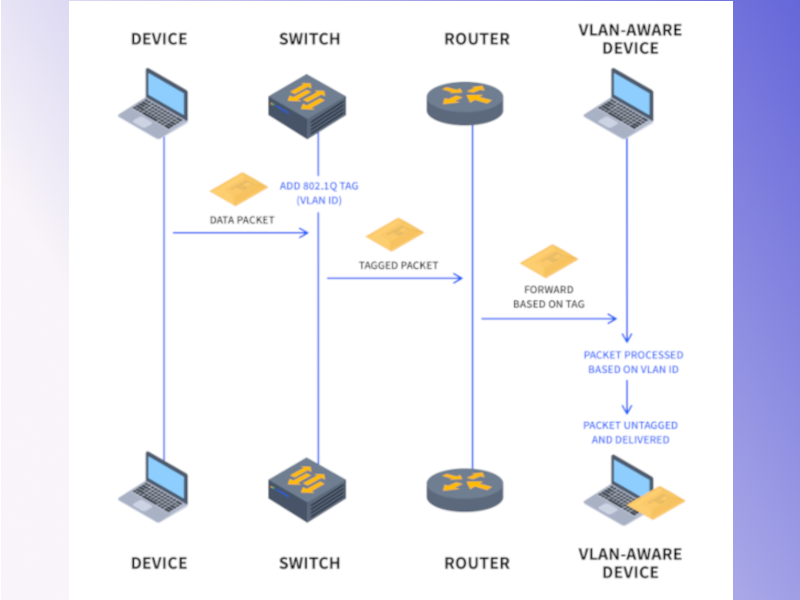

VLAN با ایجاد جداسازی منطقی در لایه 2، شبکه را به چند Broadcast Domain مستقل تقسیم می‌کند و با چند دستور ساده مانند vlan, name, interface, switchport mode access و switchport access vlan قابل پیاده‌سازی است؛ اما طراحی درست آن نیازمند نگاه معماری و سناریومحور است، نه صرفاً حفظ دستورات.

در پروژه‌های واقعی SAN و زیرساخت‌های سازمانی، VLAN فقط یک قابلیت نیست؛ یک ابزار کنترلی حیاتی برای امنیت، Performance Isolation و مدیریت ریسک است. در این مقاله، از تجربه اجرای ده‌ها پروژه دیتاسنتری و سازمانی، آموزش VLAN را با رویکرد مهندسی و عملی بررسی می‌شود؛ نه صرفاً آموزشی سطحی.

VLAN چیست و چرا در معماری شبکه سازمانی حیاتی است؟

VLAN یک مکانیزم جداسازی منطقی در لایه 2 است که ترافیک کاربران، سرورها، مدیریت و حتی Storage را بدون نیاز به تجهیزات فیزیکی مجزا تفکیک می‌کند.

در شبکه‌های سازمانی که وینوسرور به‌عنوان مدیر پروژه در آن‌ها حضور داشته‌، معمولاً حداقل سه VLAN پایه تعریف می‌شود: VLAN کاربران (User Access)، VLAN سرورها (Server Farm) و VLAN مدیریت (Management). در پروژه‌های دیتاسنتری که شامل SAN و Tape Library بودند، VLAN جداگانه برای iSCSI و Backup Network تعریف شد تا ترافیک بکاپ، ترافیک عملیاتی را مختل نکند.

عدم استفاده صحیح از VLAN باعث Broadcast Storm، افزایش Latency و در برخی موارد Loopهای خطرناک شده است. در یک پروژه دولتی، شبکه بدون تفکیک VLAN اجرا شده بود و با افزایش کاربران، Load CPU روی Core Switch به بیش از 80% رسید. با طراحی مجدد VLAN و پیاده‌سازی Trunk استاندارد، Load به زیر 35% کاهش یافت.

در معماری حرفه‌ای، VLAN فقط برای «مرتب کردن» شبکه نیست؛ برای ایزولاسیون امنیتی و کنترل دسترسی است. اگر VLAN صرفاً به عنوان تنظیمات پیش‌فرض استفاده شود، ارزش واقعی آن از بین می‌رود.

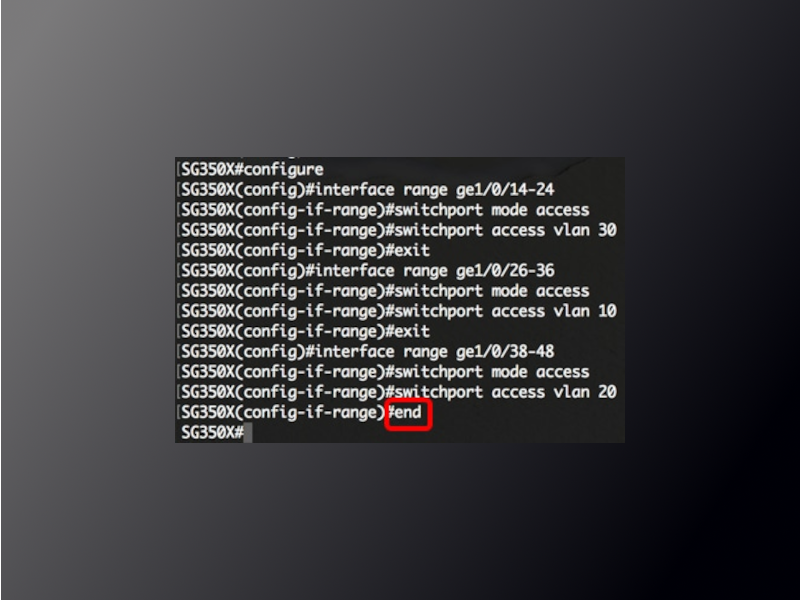

مراحل عملی ساخت VLAN روی سوئیچ سیسکو (CLI)

برای ایجاد VLAN روی سوئیچ سیسکو، ابتدا VLAN را تعریف کرده، سپس آن را به پورت Access یا Trunk اختصاص می‌دهیم.

در اکثر پروژه‌هایی که روی سوئیچ‌های سری Catalyst و Nexus اجراشده، فرآیند به صورت زیر بوده است:

Switch# configure terminal
Switch(config)# vlan 10
Switch(config-vlan)# name USERS
Switch(config)# interface GigabitEthernet0/1
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 10
Switch(config-if)# exit
Switch(config)# interface GigabitEthernet0/24
Switch(config-if)# switchport mode trunk

در سوئیچ‌های دیتاسنتری مانند Cisco Nexus 5596T که مدل آن با پارت نامبر N5K-C5596T-FA شناخته می‌شود، تعریف VLAN و Trunk معمولاً در سناریوهای Virtual Port Channel (vPC) انجام می‌شود تا Redundancy کامل فراهم شود.

نکته‌ای که بسیاری از آموزش‌ها اشاره نمی‌کنند این است که در محیط‌های Enterprise، قبل از ایجاد VLAN باید Design Document وجود داشته باشد. بدون مستندسازی، در آینده هنگام عیب‌یابی، پیچیدگی شبکه چند برابر می‌شود.

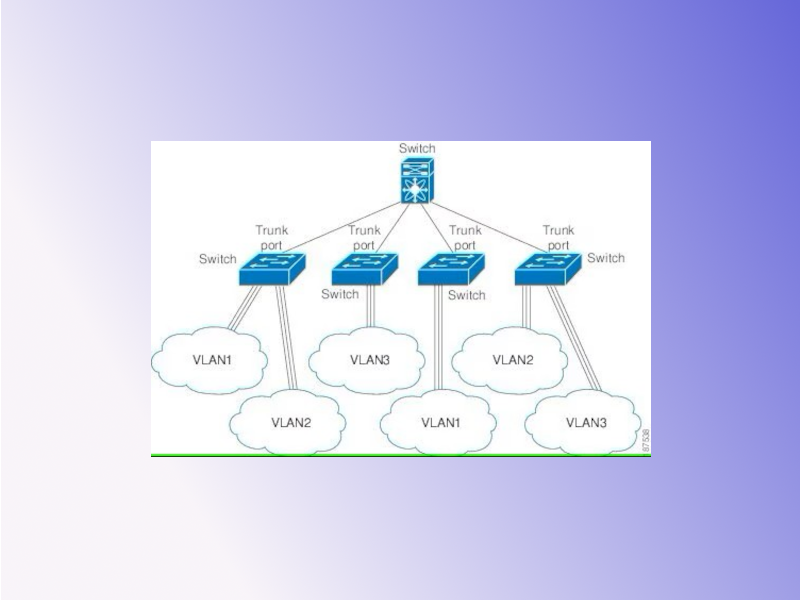

تفاوت Access Port و Trunk Port در سناریوهای واقعی

Access Port برای اتصال یک دستگاه به یک VLAN خاص استفاده می‌شود، در حالی که Trunk Port چند VLAN را هم‌زمان حمل می‌کند.

در پروژه‌های چندسایته، اشتباه رایج این بوده که پورت‌های بین سوئیچ‌ها به اشتباه در حالت Access باقی مانده‌اند. نتیجه: عدم عبور VLANهای دیگر و قطعی بخشی از سرویس‌ها. در یکی از پروژه‌های بکاپ Tape Library، VLAN مربوط به Backup از طریق Trunk عبور داده نشده بود و نرم‌افزار Backup ارتباط خود را با Storage از دست داد.

در محیط‌های حرفه‌ای، همیشه از دستور زیر برای کنترل VLANهای عبوری استفاده می‌کنم:

switchport trunk allowed vlan 10,20,30

این کار باعث جلوگیری از VLAN Hopping و افزایش امنیت می‌شود. اگر سازمان شما در حال بررسی گزینه‌های خرید سوئیچ سیسکو است، باید دقت کند که مدل انتخابی، قابلیت‌های پیشرفته Trunking و امنیتی مانند Private VLAN و Port Security را پشتیبانی کند.

طراحی VLAN در شبکه‌های SAN و Backup

در شبکه‌هایی که شامل SAN، Tape و Backup هستند، VLAN طراحی اشتباه می‌تواند باعث افت شدید Performance شود.

در پروژه‌ای که شامل Storage FC و iSCSI هم‌زمان بود، VLAN اختصاصی برای ترافیک iSCSI تعریف شد و Jumbo Frame فعال گردید. قبل از این تفکیک، Packet Drop و Retransmission قابل توجهی وجود داشت. پس از جداسازی، Throughput حدود 18% افزایش یافت.

در محیط‌هایی که Tape Backup شبانه انجام می‌شود، توصیه من این است که VLAN بکاپ از VLAN کاربران جدا باشد تا ترافیک حجیم شبانه روی شبکه کاربران اثر نگذارد. این رویکرد در پروژه‌ای که توسط تیم وینو سرور مدیریت شد، باعث شد زمان بکاپ از 9 ساعت به 6 ساعت کاهش یابد.

در معماری SAN، اگر از Nexus استفاده می‌کنید، جداسازی Control Plane و Data Plane از طریق VLAN طراحی اصولی‌تری ایجاد می‌کند. این موضوع در دیتاسنترهای دولتی حیاتی است.

کیس استادی اول: بازطراحی VLAN در سازمان دولتی

در یک سازمان دولتی با بیش از 400 کاربر، شبکه بدون Design Layered اجرا شده بود. VLANها به صورت پراکنده تعریف شده و مستندسازی وجود نداشت.

پس از تحلیل، معماری به سه لایه Core-Distribution-Access تفکیک شد. VLAN کاربران، VLAN سرورها، VLAN مدیریت و VLAN بکاپ تعریف گردید. همچنین ACL بین VLANها اعمال شد تا دسترسی غیرمجاز محدود شود.

نتیجه: کاهش Broadcast Traffic به میزان 42% و بهبود زمان پاسخگویی اپلیکیشن داخلی سازمان. مهم‌تر از همه، هنگام مهاجرت به سوئیچ‌های جدید از جمله مدل‌های سری Nexus مانند N5K-C5596T-FA، فرآیند بدون Downtime انجام شد.

این تجربه نشان داد که VLAN صرفاً یک دستور CLI نیست؛ یک تصمیم معماری است.

کیس استادی دوم: اشتباه در طراحی VLAN و قطعی سرویس

در پروژه‌ای دیگر، برای کاهش هزینه، طراحی VLAN بدون مشاوره تخصصی انجام شد. تمام سرورها و کاربران در یک VLAN قرار داشتند. هنگام اجرای بکاپ Tape، Latency به شدت افزایش یافت و کاربران از کندی سیستم شکایت کردند.

پس از تحلیل Packet Capture مشخص شد ترافیک بکاپ باعث اشباع لینک شده است. با جداسازی VLAN و اعمال QoS، مشکل برطرف شد.

این همان جایی است که سازمان‌ها باید قبل از هرگونه خرید سوئیچ سیسکو، مشاوره معماری دریافت کنند. تجهیز خوب بدون طراحی درست، نتیجه مطلوب نمی‌دهد.

اشتباهات رایج در پیاده‌سازی VLAN

رایج‌ترین اشتباهات شامل تعریف VLAN بدون مستندسازی، عدم محدودسازی VLANهای Trunk، استفاده نکردن از Native VLAN امن و عدم پیاده‌سازی ACL بین VLANهاست.

در بسیاری از پروژه‌ها دیده‌ام که VLAN تعریف شده اما هیچ‌گونه Segmentation واقعی اعمال نشده است. به عنوان مثال، VLAN مدیریت با VLAN کاربران در ارتباط کامل بوده که از نظر امنیتی بسیار خطرناک است.

همچنین، استفاده از VLAN پیش‌فرض (VLAN 1) برای ترافیک حیاتی توصیه نمی‌شود. در محیط‌های Enterprise، VLAN 1 باید غیرفعال یا حداقل محدود شود.

جمع‌بندی نهایی برای مدیران IT و مدیران خرید

اگر شما مدیر IT یا مدیر خرید یک سازمان هستید، باید بدانید که آموزش VLAN فقط یادگیری چند دستور نیست؛ تصمیم‌گیری درباره معماری شبکه است.

پیشنهاد عملی وینو سرور:

1. قبل از تعریف VLAN، Design Document تهیه کنید.
2. Broadcast Domainها را بر اساس نوع سرویس تفکیک کنید.
3. برای SAN و Backup، VLAN مجزا در نظر بگیرید.
4. قبل از انتخاب تجهیزات، تحلیل نیاز انجام دهید.

اگر سازمان شما در حال توسعه دیتاسنتر یا بازطراحی شبکه است، بررسی گزینه‌های حرفه‌ای و دریافت مشاوره تخصصی اهمیت زیادی دارد. برندهایی که تجربه پروژه‌های دولتی و دیتاسنتری دارند – مانند وینو سرور – معمولاً نگاه پیمانکاری و معماری دارند، نه صرفاً فروش تجهیز.

در نهایت، VLAN زمانی ارزشمند است که در خدمت Performance، امنیت و پایداری باشد. اگر صرفاً برای “تقسیم‌بندی ظاهری” استفاده شود، نه تنها مفید نیست، بلکه در آینده هزینه اصلاح بالایی ایجاد می‌کند. تصمیم درست امروز، از Downtime فردا جلوگیری می‌کند.
